リモコンエンジンスターター カーメイト TE-W2300 ハイエース200系 イモビ付き 取り付け1

さて、エンジンスターターの取り付けです。

取り付けマニュアルはこちら



TE-W2300

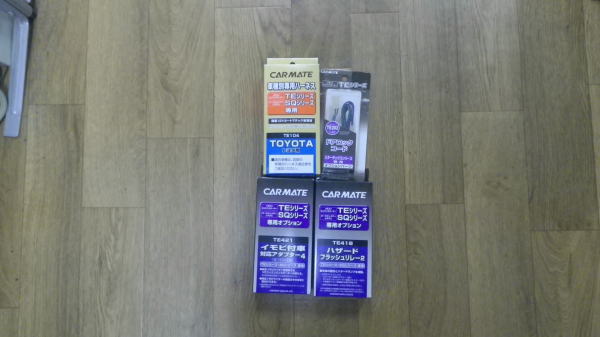

必要な部品

TE-104 車種別専用ハーネス トヨタ車用

<空>TE421イモビ付車対応アダプター

TE202 ドアロックコード

TE418 ハザードフラッシュリレー2



カーメイト 本体TE-W2300

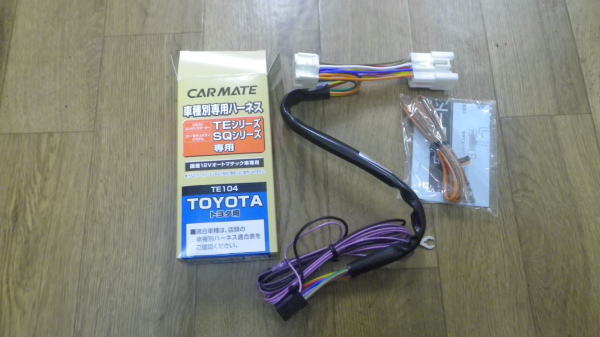

TE-104 車種別専用ハーネス トヨタ車用

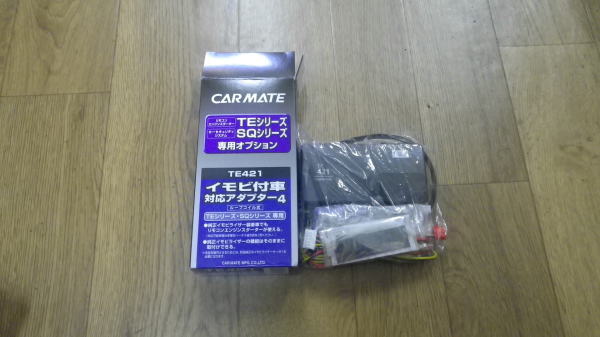

TE421イモビ付車対応アダプター

TE202 ドアロックコード

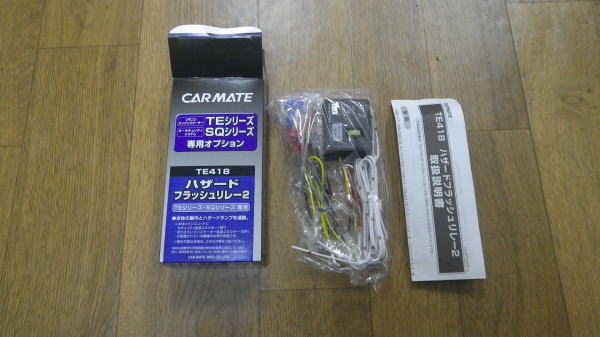

TE418 ハザードフラッシュリレー2



を用意いたします。

エンジンスターターのリモコンでドアロックや、ロックした時ハザードを点灯しなくてもよい場合は

TE202 ドアロックコードTE418 ハザードフラッシュリレー2は必要ありません。






車種別ハーネス取り付け

アンテナ取り付け

温度計取り付け

ドアロックカプラー取り付け









車で取り付けしながら接続はややこしいので、あらかじめ仮組して行きます。

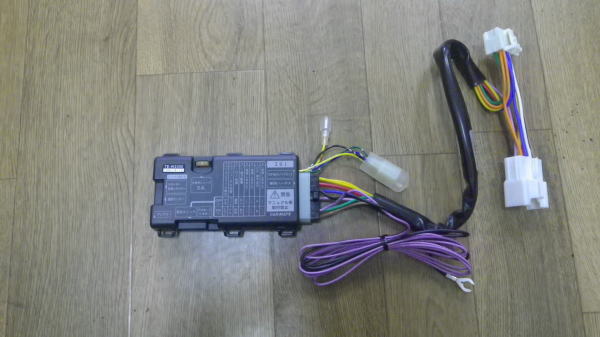

本体に車種別ハーネスを取り付け

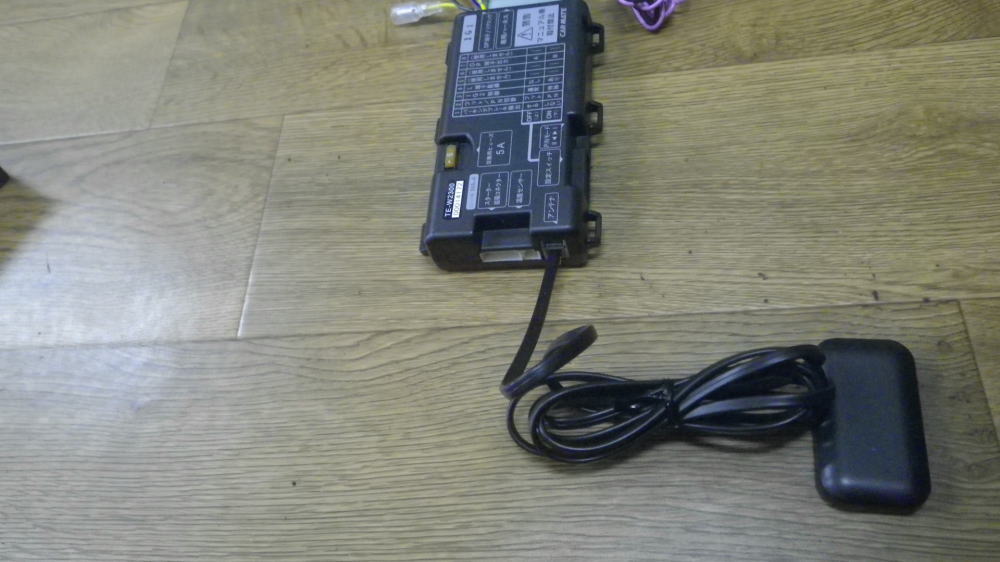

アンテナユニット取り付け

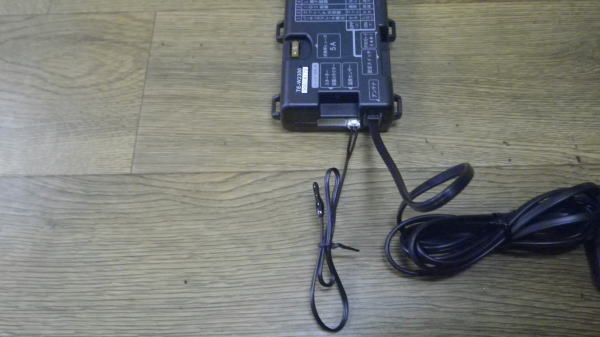

温度センサー取り付け

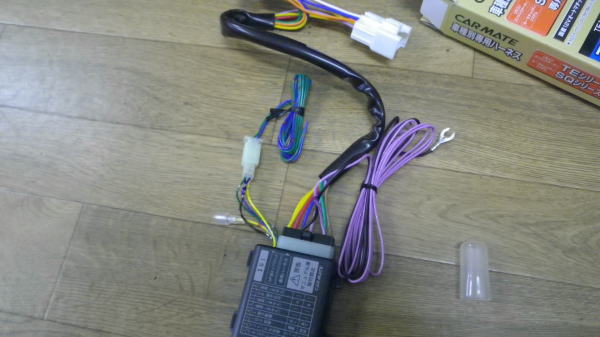

ドアロックカプラー取り付け





ハザードスイッチ切り替え

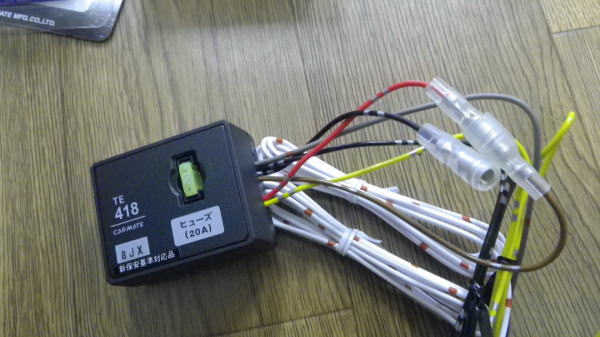

ハザードユニット

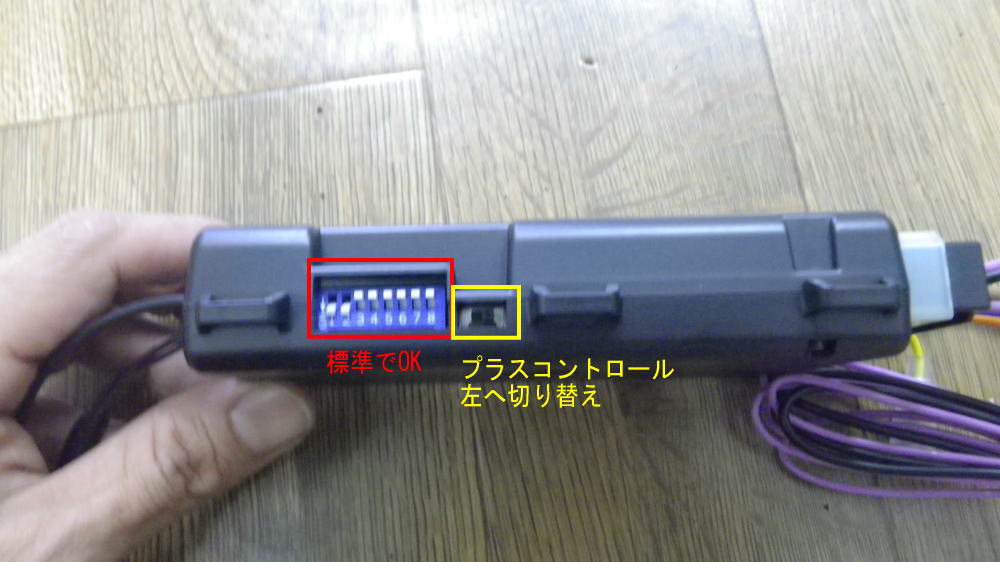

ハザードスイッチをプラスコントロールに切り替え

































ハザードユニットの赤と茶色の線を接続してプラスコントロールにセット黄色の線は車種別ハーネスの黄色の線にワンタッチコネクターで接続するのですが、配線の取り回しの関係上後で接続する事にしました。




イモビアダプターメインユニット接続コード

イモビアダプターメインユニット接続コード

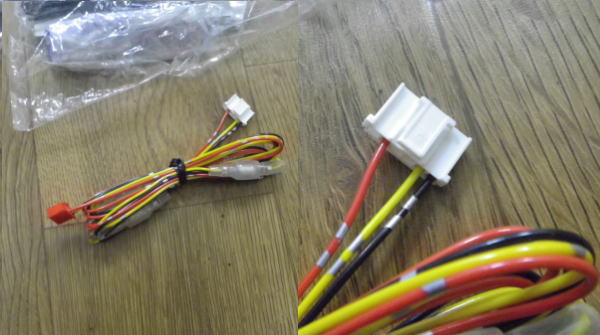

イモビアダプターの配線にハザードフラッシュリレーの変換コード配線(灰)を接続します。

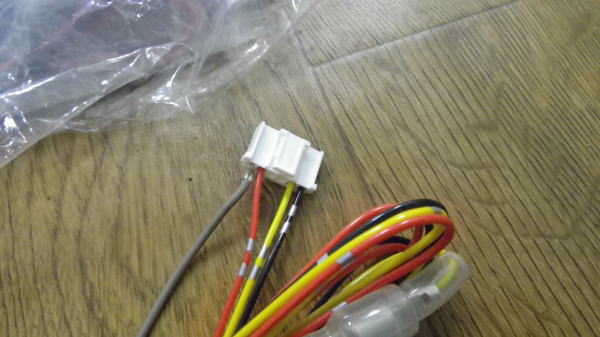

イモビアダプターメインユニット接続コードに接続した(灰)のコードとハザードフラッシュリレーのデータコード(灰)を接続します。

イモビアダプターメインユニット接続コードは本体のエンジンスターター拡張コネクター6Pに接続します。

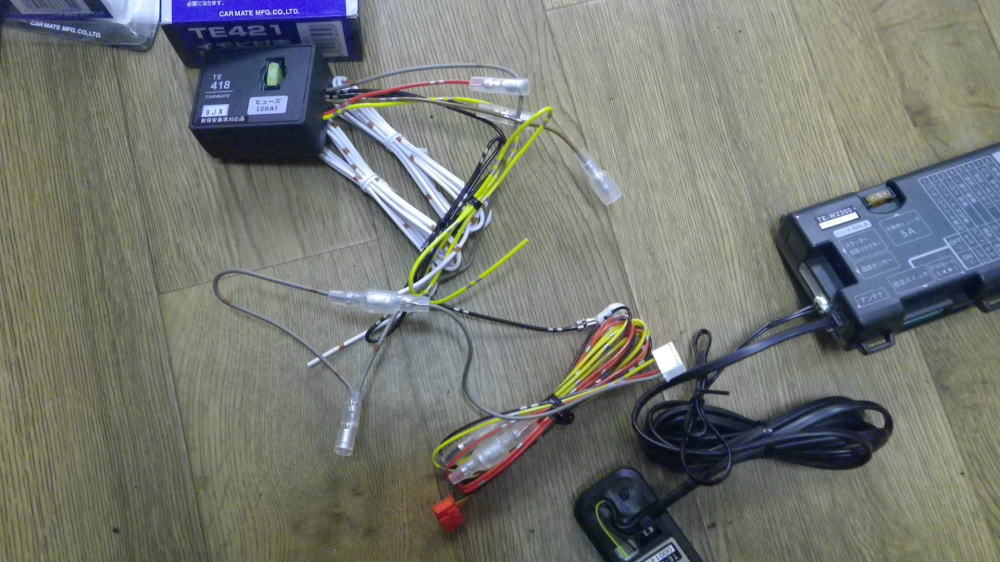

これで大体仮組できました。

エンジンスターターの購入はこちらで

オプションの購入はこちら






リモコンエンジンスターター カーメイト TE-W2300 ハイエース200系 イモビ付き 取り付け2へ
