200系ハイエース シフトゲージイルミ取り付け

自分で作ろうと思っていたシフトゲージイルミですが、アクリル板を型に切って作るのはたいへんな作業で思案していたところ

200系ハイエース用のシフトゲージイルミがオークションで売っていたので早速落札!

専用でカットも綺麗な上アールまでついていて、GOODな商品

早速取り付けです。

取り付けには必要な機材をそろえないといけません。

まずは半田ごてはんだこて台ミニバイスステンレス製ピンセット電子部品用フラックスはんだ吸取線など

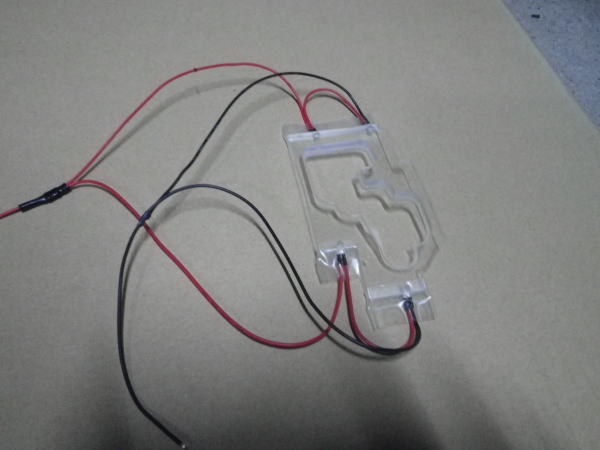

これがオークションで売っていたシフトゲージイルミ

お好みでLEDの色が選べます。

私は白に

5mmぐらいのアクリル板を使用してそうです

綺麗にカットされている上、アールまでついています。

基本アルファード用らしくハイエースに付けるにはシフトの右横の黒い出っ張りをカッターやニッパーで切って平らにしないといけません。

アクリル板の方を削る選択肢もありますが、5mmのアクリル板を削るのは大変です。取り付けには

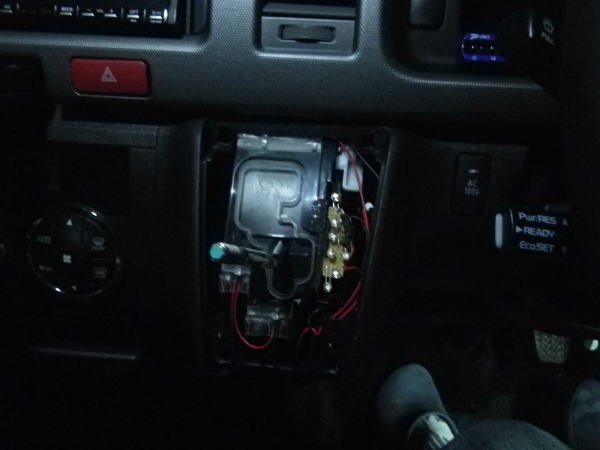

シフトゲージイルミの配線は、シフトポジションイルミの基盤にはんだ付けしました。



バッチリ収まるのですがアクリル板が厚くぎりぎりです。もう1mm薄くても良いと感じました。

規格でいうと3mmのアクリル板を使って2mmダウンがベストのような?

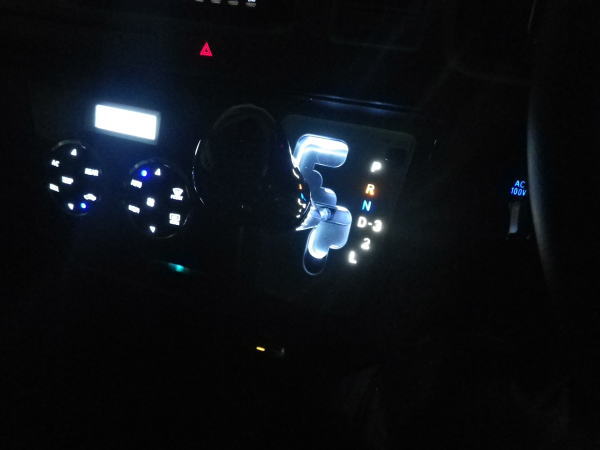

とにかく綺麗に収まり夜間走行のイメージです

とても綺麗で大満足です

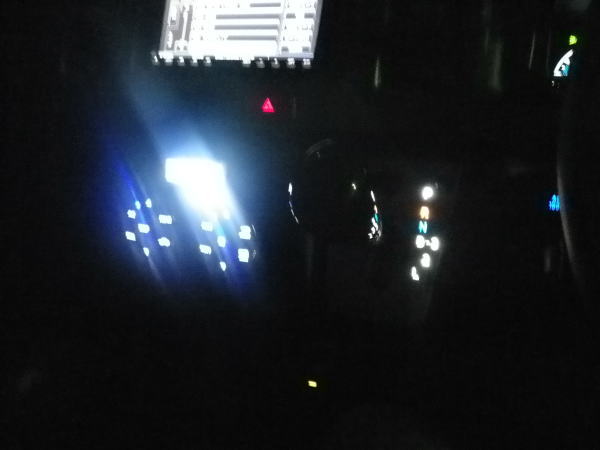

シフトゲージイルミがない以前の画像

違いが歴然です・・・・

シフトポジションLEDだけでも綺麗と思っていましたが欲が出ますね〜(^^♪
